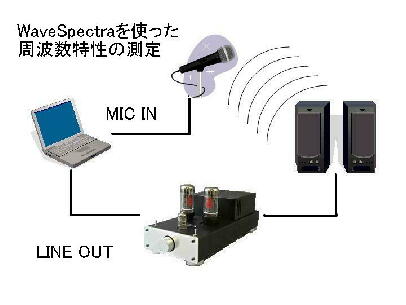

アンプ＋５．１ｃｈスピーカを測定した際と同じ方法でおこないました。パソコンを使った簡易な
やり方ですが、十分に参考になるデータを取得する事ができます。使う機材は、PCとマイクに
必要ケーブルです。注意が一点ありますが、PCのINとOUTは別のサウンドカードを使った方が
無難です。当時は、それを知らなかったので、サウンドカード内で信号がループしてしまい正確
なデータを取得する事ができませんでした。

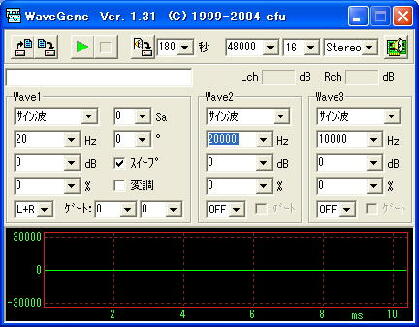

信号発生ソフトには、『WaveGene』を使用します。サウンドカードの帯域の影響を受けてしま
いますが、20Hz〜20KHzでは、十分に実用的なスペックをしめします。
http://www.ne.jp/asahi/fa/efu/index.html
| サンプリングレート | 48000、16bit、stereo | |
| wave1の設定 | サイン波 | |
| 20 Hz | ||
| 0 db | ||
| 0 % | ||
| スイープ チェック | 右クリック周波数リニア 変化量スムーズ | |
| 変調 チェックしない | ||
| L+R | 測定に応じて設定 | |
| ゲート | 0 0 | |
| wave2の設定 | サイン波 | |
| 20000 Hz | ||
| 0 db | ||
| 0 % | ||
| OFF | ||
| wave3の設定 | サイン波 | （初期値のまま） |
| 1000 Hz | （初期値のまま） | |
| 0 db | （初期値のまま） | |
| 0 % | （初期値のまま） | |
| OFF | （初期値のまま） |
スイープ時間は低音の測定誤差を少なくしたい場合は180秒にします。10秒などの短い時間
にすると100Hz以下が低く測定されてしまいます。スイープの設定は必ずリニアにします。logに
すると高音のレベルが下がってしまいます。

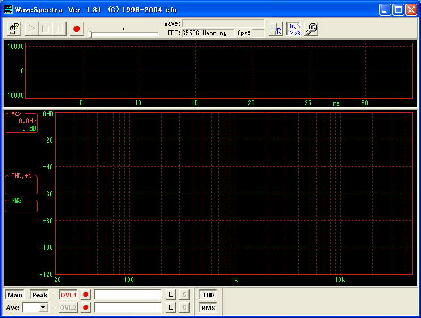

入力した信号の測定には、『WaveSpectra』を使います。
http://www.ne.jp/asahi/fa/efu/index.html
マイク入力がステレオの場合は、ＬＲ切り替え設定で測定したい側を選択します。測定モード
設定を押して下部にパネルを表示させます。Peakをクリックしてonにします。設定ボタンをクリ
ックして設定ウィンドウを開きます。FFTのサンプル数を大きくすると周波数の分解能が高くなり
ます。サンプル数やスイープの条件を変えるとレベルに差を生じますので注意が必要です。
| waveタブ | 表示タイプ | 通常 |
| 縦軸 | x3 | |
| 横軸 | x20 | |
| spectrumタブ | 表示タイプ | 通常 |
| 縦軸 | db 120db | |
| シフト auto | ||
| 横軸 | log | |
| FFTタブ | サンプルデータ数 | 65536 |
| 窓関数 | ハニング | |
| 再生／再生タブ | 再生 | デバイス SoundMAX Digital Audio（私の環境の場合） |
| 録音 | デバイス UA-1EX（私の環境の場合） | |
| フォーマット 92000 24bit stereo（私の環境の場合） |
残念ながら当時の測定結果が残っていませんでした。これで、参考程度の特性は取れました。
代わりに、AVアンプの調整した際の画像を掲載いたします。この方法を使う前は、フルレンジ
とウファーの音量の調整は自分の耳だけを頼りにおこなっていました。視覚的に調整をおこな
う事ができたので非常に信頼性のあるものになりました。

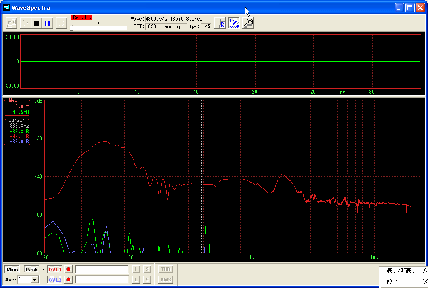

フルレンジSP（YAMAHA NS-10MM）の特性

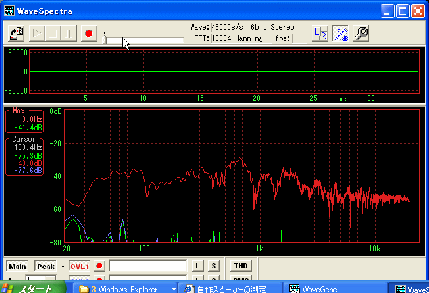

ウファー（YST-SW45）の特性

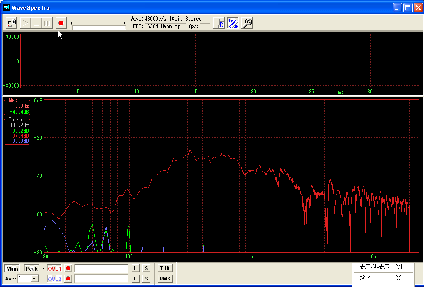

両SPを合わせた特性

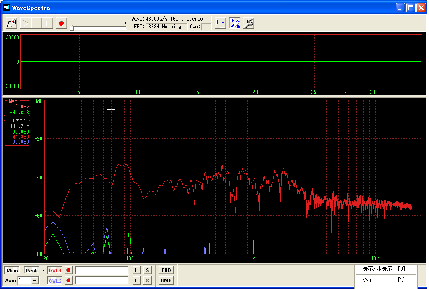

ウファーの音圧調整後
|
|
