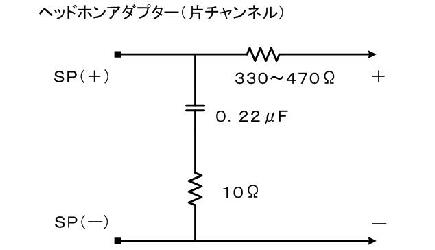

簡単で、直列に繋いだ10Ωと0.22μＦを＋と−の間に入れたあと、＋側に330Ωを入れてゲイ
ンを落とします。−側はスルーです。抵抗は1Wと2Wの金属皮膜を使用、コンデンサはマイラー
コンデンサーです。簡単なフィルターが構成されています。
この記事を書く前に完成させてしばらく愛用をしておりました。記事を書くにあたり、写真に収
めても恥ずかしくない状態にしようと、部品から見直すことにしました。早速、フタを空けて作業
を開始します。

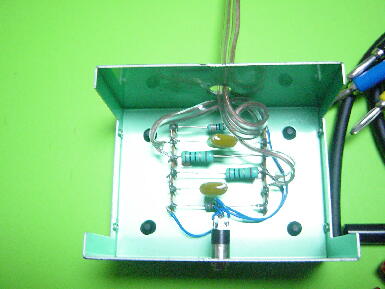

現状の内部はこんな配線になっています。
既に使用されている部品
| タカチケース（型番忘れちゃいました） | 625円 | ヒロセテクニカル |
| バナナプラグ | 171円x4 | ヒロセテクニカル |
| 3.5ステレオミニジャック | 100円 | ヒロセテクニカル |
| マイラーコンデンサー | 40円x2 | ヒロセテクニカル |
| 5Pラグ板 | 40円x2 | ヒロセテクニカル |
| 酸化金属皮膜抵抗 330Ω/1W | 21円x2 | マルツパーツ館 |
| 酸化金属皮膜抵抗 10Ω/2W | 31円x2 | マルツパーツ館 |
| スピーカーケーブル | 自前 | |
| リード線 | 自前 |

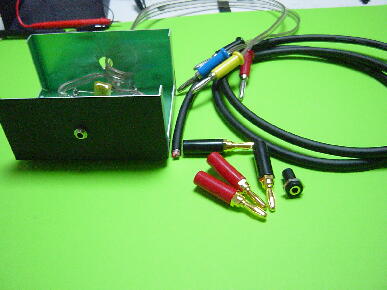

新たに買った部品
| バナナプラグ（金） | 千石電商 |
| 3.5ステレオミニジャック（金） | 千石電商 |
| スピーカーケーブル4P | 九州電気 |

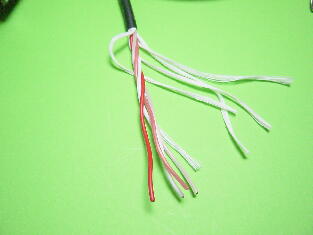

スピーカーケーブルは4Pのヨリ線で紙とフィルムのシールドが入ってるみたいです。
特に下調べも無く、店頭で見て決めました。

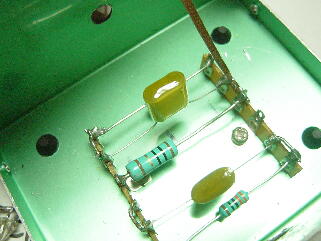

今回交換する、スピーカーケーブル、ステレオミニジャックを取り外しました。
使われているマイラーコンデンサーですが、音質的にオーディオ用途で使うのはあまりよくな
いとどこかで聴いたような気がして、すごく気になっていました。特に音に不満があったわけで
はないのですが、折角の機会なので交換してみるのも良いかもしれません。道具箱の中から

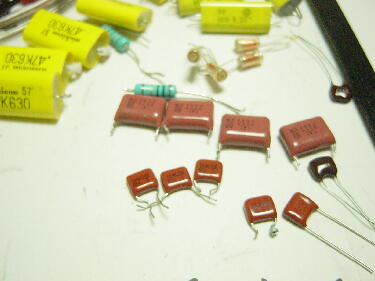

以前に高域補償を目的に使っていたPPフィルムコンデンサー0.1μF/250Vをパラレルにつな
いで使う事にしました。

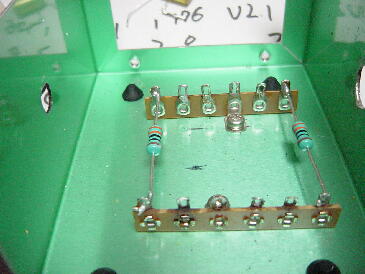

アースを筐体と共止めにしてしまっていたので、この際配線ルートも変更する事にしました。さ
らに部品を取り外しました。

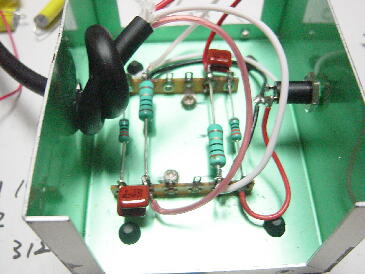

ステレオミニジャックを取り付けて配線をしました。外径が以前の物より少々大きいようで穴
に入らなかった為、強引にラジオペンチの背中で穴を広げました。ただ単に、ヤスリを駐車場
の道具箱まで取りに行くのが面倒だったんですが、意外に上手くいきました。スピーカーケーブ
ルも配線して、内部は完成です。

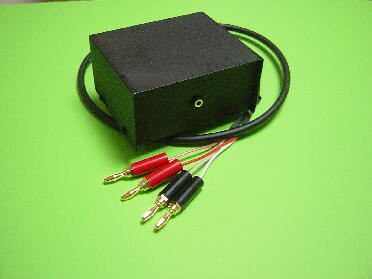

バナナプラグをハンダ付けしてこんな具合になりました。これならHPに載せても恥ずかしくな
いですね。（笑）

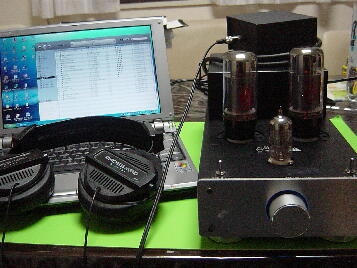

早速、試聴をしたいと思います。子供が布団の中で寝て待っていると思うと道具を片付ける
のも慌ててしまいます。
あれ？
ラジカセみたいに薄っぺらい音になってしまいました。低域がローカットフィルターを入れたよ
うに小さくなってしまいました。何か間違えたのでしょうか？それとも、コンデンサーを変えた影
響でしょうか？とりあえず、子供の待つ布団に向かう事にしました。

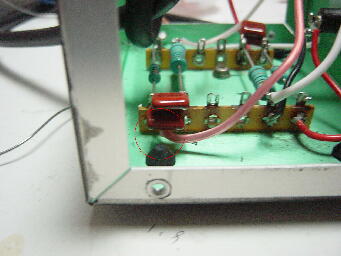

翌日、このページを作成しながら写真を見ていて驚きました。信号線を入れる場所が、間違
っているではないですか！コンデンサーの後に抵抗で見事にローカットフィルターが構成されて
います。この際なので、ローカットフィルターの時定数を計算してこれもお勉強にしてしまいまし
ょう。
T=C・R
Tの値は普通μS（マイクロセカンド）を単位としますから、CにμF、Rにオームの単位を使っ
たときにμSになります。
0.22μFx330Ω=72.6μS
時定数を周波数に変換すると、
ｆ=1/2πT
1/(2x3.14x72.6μS)x1000=2.2kHz
2.2kHzを折れ曲がり点としたローカットフィルターが構成されているんですね。ちなみに、信号
線とアース線の間に入っているCとRも同じ原理を使ったフィルターにより、分流後アース線に
信号が漏れるのを防いでるのではないかと思います。同じく計算すると・・・
0.22μFx10Ω=2.2μS
1/(2x3.14x2.2μS)ｘ1000=72kHz
ですね。
配線を修正して、試聴してみました。無事、低域も再生されるようになりました。コンデンサー
をマイラーからフィルムに交換した為、音が豊かになったように感じます。
あれから数年経ちますが、いまだ現役で活躍しております。
|
|
