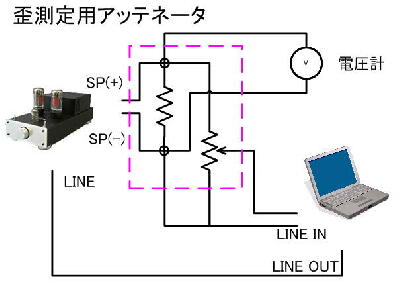

製作をしました。アッテネータとPC＋サウンドカードｘ２の構成で、歪および周波数特性の測定
をおこないます。8Ωのセメント抵抗に電圧計用検圧ターミナルをつけて、並列に可変抵抗を接
続しました。
ボリュームは2連のものを使いステレオとすることで、ピンケーブルの接続を変更することな

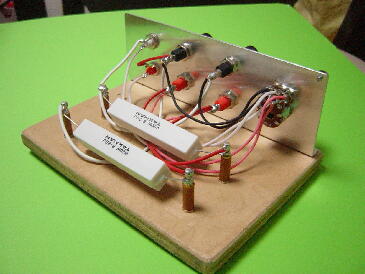

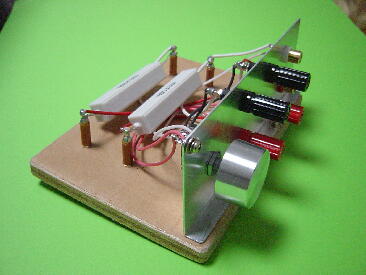

く、テスター棒のワニ口を接続しなおすだけで左右のｃｈが計測できるようにしました。木板の上
にアルミ板を立てて接続端子を設ける構成にしました。
| セメント抵抗 8Ω/20W | 千石電商 |
| 2連ボリュームBカーブ10kΩ | 千石電商 |
| ジョンソンターミナル | 千石電商 |
| マウントRCAジャック（金メッキ） | 千石電商 |
| 端子スペーサ付 | マルカ電機工業 |
| リード線 | 自前 |
交流用のミリボルトメータを使いたいところでしたが、義父のミリボルとメータは何年も使われ
ておらず、ケーブル等が欠損していました。さいわい、私の持つテスターは周波数が測れるタイ
プのもので、周波数の高い電圧も正確に測ることができました。
秋月電子通商で購入
http://akizukidenshi.com/catalog/items2.php?c=tester&s=popularity&p=1&r=1&page=#M-
01052
|
|
